製品説明

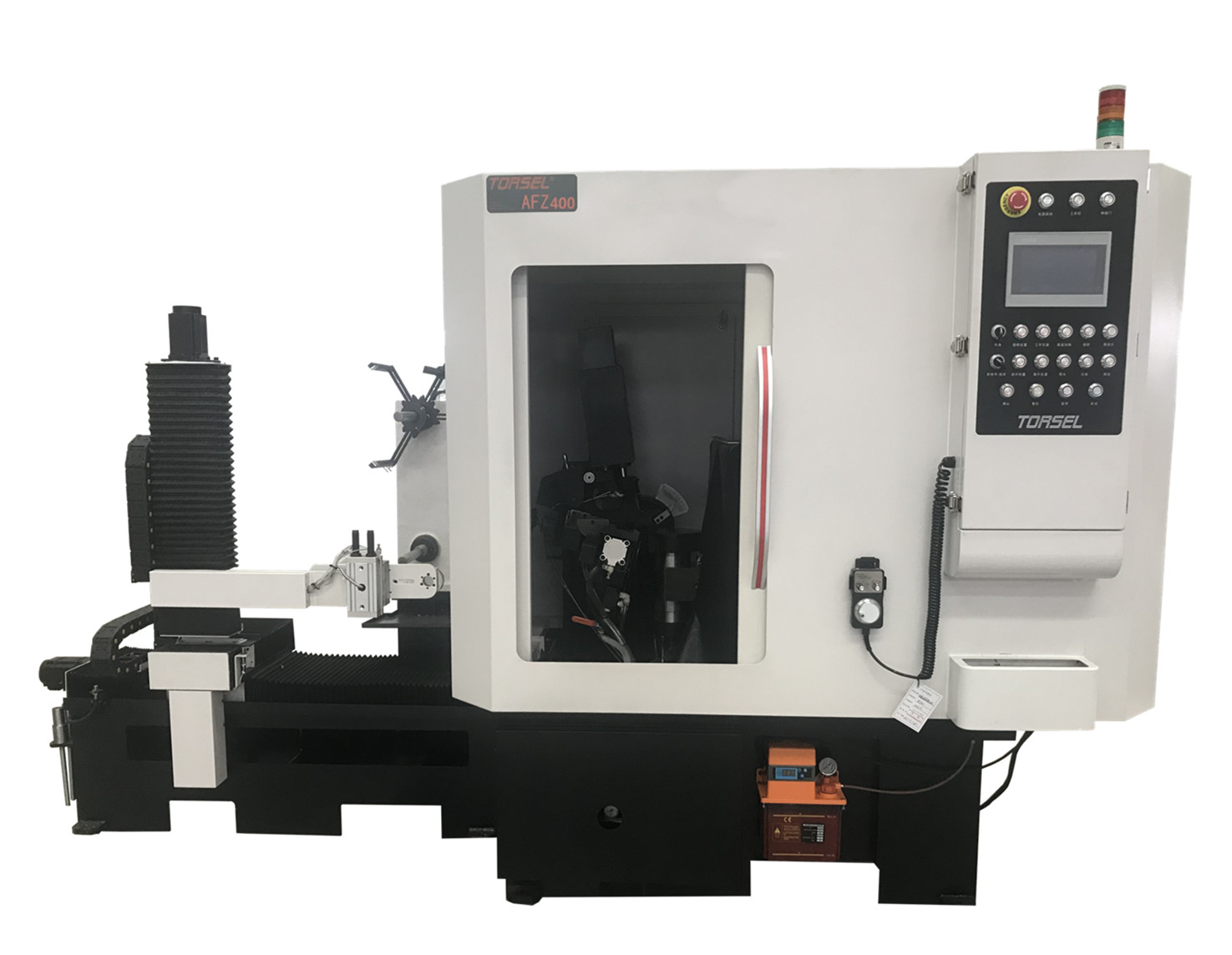

ATZ400/ATZ500 CNC トップアングルTCT TIPS トップアングルシャーピング用ロボット (精度
高級者生産性と精度カービッド工具の磨き機
• 医療機関切断刀直径: < 505mm
• 機能: 上部 角磨き
• 医療機関 精度: <0.02mm
モデル:ATZ 400 / ATZ 500
•ピッチ:<65mm
• 医療機関協力会社
利点 シールブレード磨き機
• 医療機関より正確な- 磨き精度: <0.02mm高い精度で印象に残ります
• 医療機関労働費を節約する- わかった労働費を節約する. 労働費を節約する.

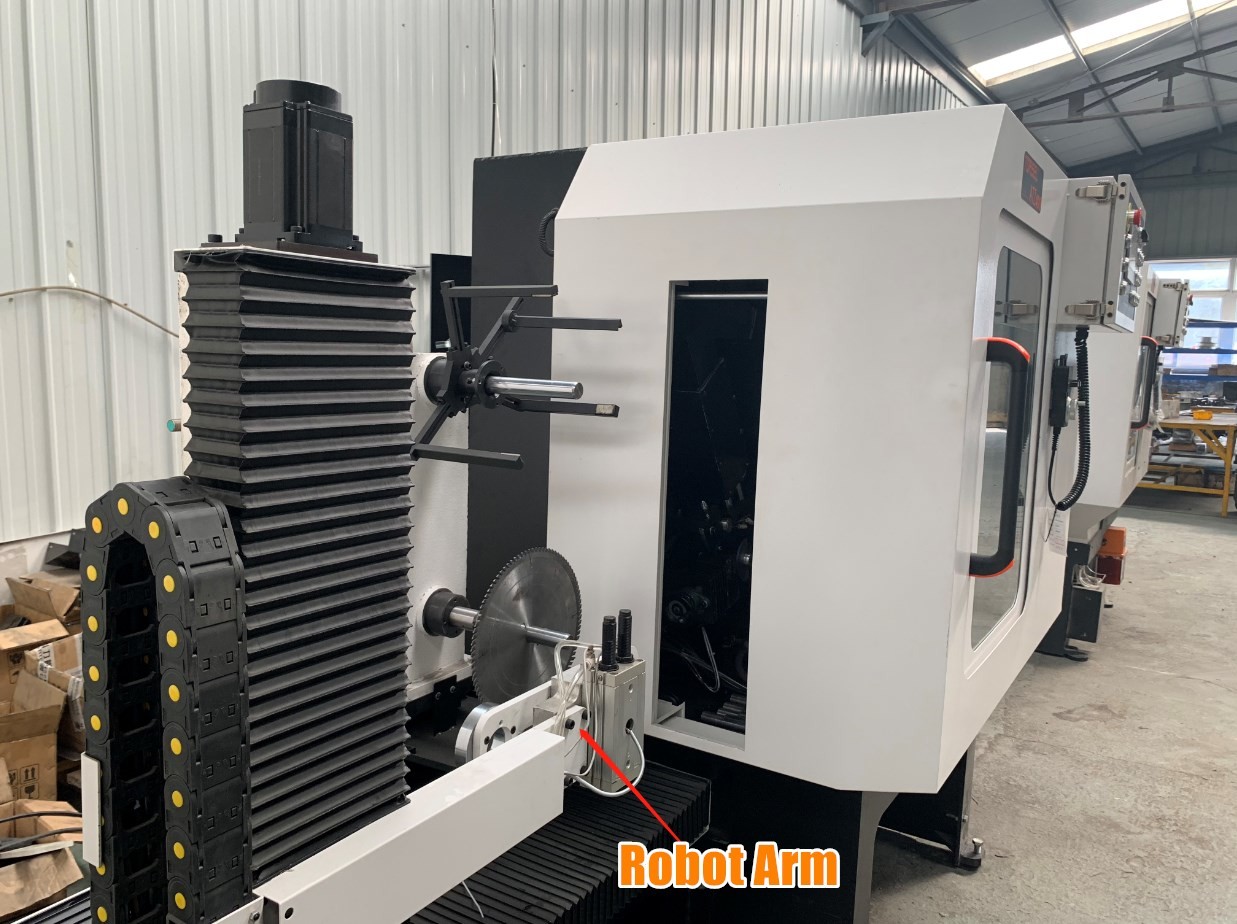

• 医療機関7*24時間勤務- ローダー ピックアップ & 設置 サー,磨き 双面の角度が1サイクルで自動的に設定され,完了します.
• 医療機関高い効率と生産性の向上-高レベルの自動操作を共有する.
• 医療機関より柔軟性- 要求事項の精度について
• 医療機関より 機能 的- 磨き上方角シールブレード
CNC制御 - 高精度 要求に応じて超精度の磨きを制御するために柔軟です.
特徴

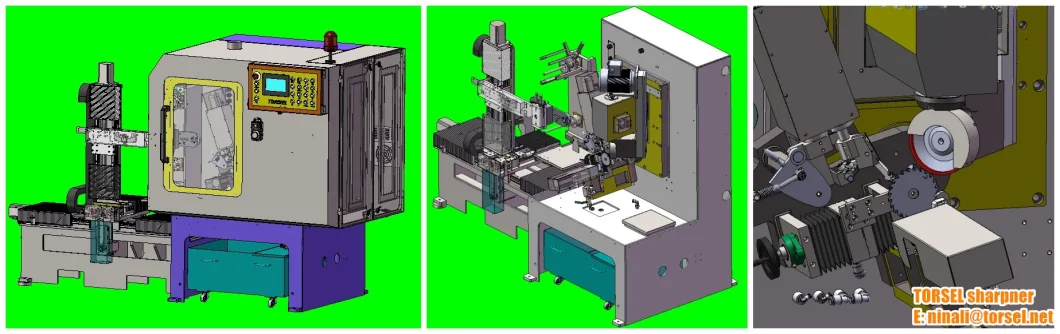

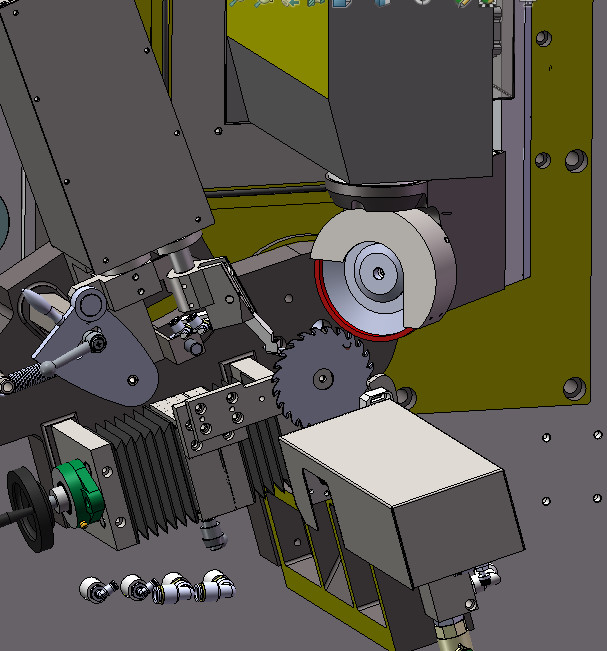

3Dグラフィックス 磨き機
テクニカルプレメーター
| モデル | ATZ500 | ATZ400 |
| シール直径 | 120~505mm | 120~405mm |
| プレートの厚さ | 0.5~10mm | 0.5~10mm |
| 上角 | 8°~17° | 8°~17° |
| ベーベルアングル | -45°~45° | -45°~45° |
| 掘り込み直径 | 12~80mm | 12~80mm |
| ピッチ | 2~65mm | 2~65mm |
| 尖端の長さ | 1~15mm | 1~15mm |
| 輪の動力 | 0.75KW | 0.75KW |
| 輪の直径 | 125*32*25mm | 125*32*25mm |
| 車輪の穴 | 32mm | 32mm |
| 車輪の線形速度 | 30m/s | 30m/s |
| 磨き速度 | 2mm~10mm/s | 2mm~10mm/s |
| 処理 効率 | 3.5~20点/分 | 3.5~20点/分 |
| 磨き の 精度 | <0.02mm | <0.02mm |
| ローダー交換サー Qty | 100 | 100 |
| ローダー 切換 ソー タイム | 12s | 24s |
| 冷却液タンク | 70L | 70L |
| 入力電圧 | 380V 50Hz ((OR 220V60Hz) | 380V 50Hz ((OR 220V60Hz) |
| パワー | 約5.5KW | 約5.5KW |
| サイズ | 2750mm*1300mm*1865mm | 2600mm*1300mm*1865mm |
| 体重 | 2300kg | 2200kg |
| ボールスクリュー | IF (ドイツ) |
| ローラーGユイド | ヒウイン(台湾) |
| パネウマ部品 | SMC(日本) |
| サーボモーター | イノベーション |
| PLC | イノベーション ARM600 |
| ハーモニックドライブ | イノベーション |
